اشتباه در انتخاب ابعاد ساندویچ پانل میتواند فاجعهبار باشد؛ از ناتوانی تریلر برای حمل پانلهای بسیار بلند گرفته تا همپوشانی ناقص که منجر به نفوذ آب باران به داخل سوله میشود. بسیاری از پیمانکاران در محاسبات خود تنها «عرض نامی» را در نظر میگیرند و هنگام نصب با کسری متراژ مواجه میشوند، یا ضخامتی را انتخاب میکنند که برای اقلیم منطقه آنها، پل حرارتی ایجاد کرده و هزینههای انرژی را دوبرابر میکند.
به طور استاندارد، ابعاد و اندازه ساندویچ پانل شامل عرض مفید ۱ متر، طول متغیر بین ۲ تا ۱۲.۵ متر و ضخامتهای متنوع از 2 تا 15 سانتیمتر است. انتخاب نهایی ابعاد و اندازه استاندارد پانلها باید بر اساس نوع سازه، بار وارده و استانداردهای عایقبندی تعیین شود.
در این مقاله، ما فراتر از لیست کردن اعداد، به تحلیل استراتژیک ابعاد و ضخامت ساندویچ پانل میپردازیم تا به شما کمک کنیم دقیقترین سفارش خرید را ثبت کنید و از هدررفت سرمایه و زمان در پروژههای خود جلوگیری نمایید.
ابعاد استاندارد ساندویچ پانل چقدر است؟
اگر به دنبال یک پاسخ کوتاه برای محاسبات اولیه خود هستید، این اعداد استانداردهای طلایی بازار هستند:
- عرض ساندویچ پانل: عرض نامی معمولاً 103 سانتیمتر و عرض مفید آن ۱۰۰ سانتیمتر (۱ متر) است.
- طول ساندویچ پانل: بر اساس سفارش مشتری از 1 متر تا 12.30 متر قابل تولید است (محدودیت اصلی، طول کفی تریلر برای حمل است).
- ضخامت ساندویچ پانل: بسته به نوع عایق (پلیاورتان، پشم سنگ یا پلیاستایرن) بین 2 تا 15 سانتیمتر برای دیواری و 3 تا 10 سانتیمتر برای سقفی متغیر است.

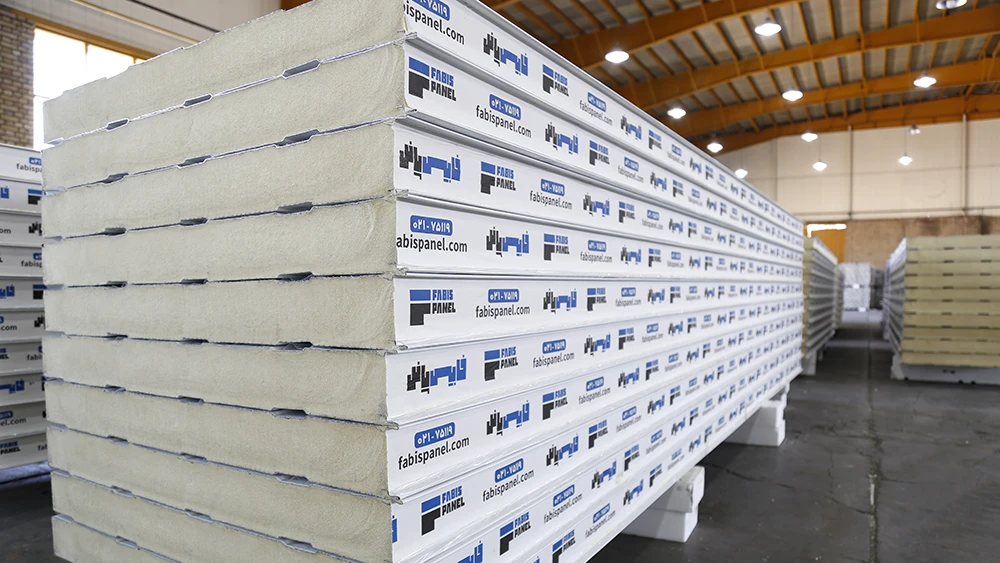

انتخاب صحیح ابعاد ساندویچ پانل دیواری
در پروژههای صنعتی و کارگاهی، ابعاد ساندویچ پانل دیواری تعیینکننده سرعت نصب و کیفیت نهایی نمای سازه است. پانلهای دیواری به گونهای طراحی شدهاند که در هم چفت شوند.
۱. عرض مفید در مقابل عرض نامی
بسیاری از خریداران به اشتباه تصور میکنند عرض ورق مصرفی همان عرضی است که دیوار را میپوشاند. در ساندویچ پانل دیواری، ما با دو عدد روبرو هستیم:
-
- عرض کل (نامی): حدود ۱۰۳ سانتیمتر.
- عرض مفید: ۱۰۰ سانتیمتر.
این فاصله ۳ سانتیمتری در واقع همان نقطه اتصال فاق و زبانه است تا پانلها به درستی در هم قفل شوند.
۲. طولهای سفارشی و چالش قوسبرداشتن
اگرچه امکان تولید پانل دیواری با طول ۱۲ متر وجود دارد، اما در نصب عمودی، پانلهای بسیار بلند ممکن است در اثر وزن خود یا فشارهای جانبی دچار شکمدادگی شوند. استراتژیستهای سازه معمولاً توصیه میکنند برای دیوارهایی با ارتفاع بیش از ۶ متر، از زیرسازیهای واسط (پرلین) استفاده شود تا ابعاد پانل در محدوده ایمن باقی بماند.

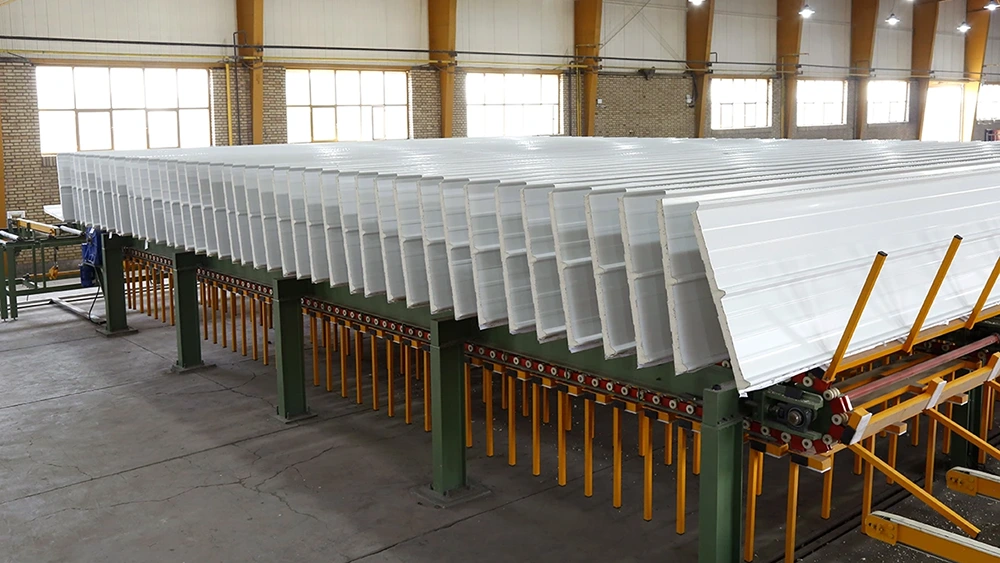

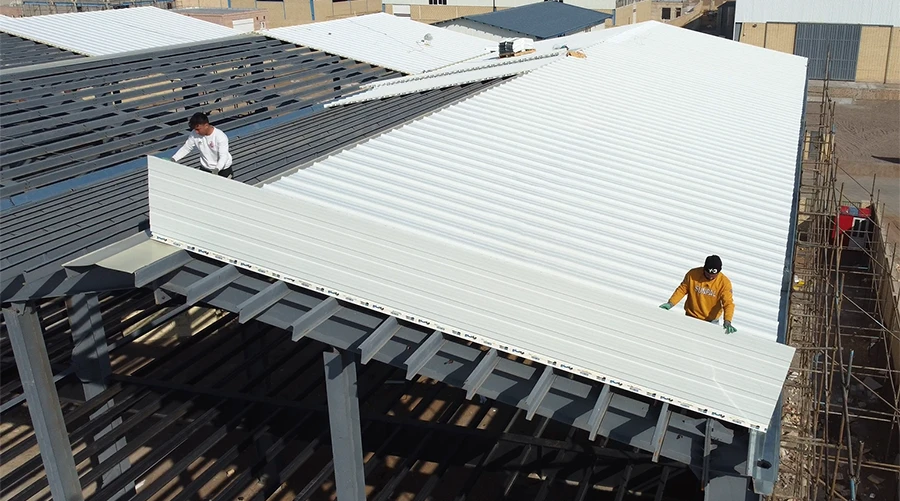

ابعاد ساندویچ پانل سقفی؛ تحلیل گامها و اورلپ
ابعاد ساندویچ پانل سقفی به دلیل نیاز به آببندی ۱۰۰ درصدی، حساسیت بیشتری نسبت به نوع دیواری دارد. در اینجا طراحی «گامها» (ذوزنقههای روی سطح پانل) نقش کلیدی ایفا میکند.
۱. چرا عرض مفید سقفی همیشه ۱ متر است؟
ورقهای مورد استفاده در ساخت ساندویچ پانل سقفی معمولاً عرض ۱۲۵ سانتیمتری دارند که پس از فرمدهی و ایجاد ۵ یا ۳ گام، عرض نامی آنها به حدود 102 سانتیمتر میرسد. اما از آنجایی که یک گام پانل بعدی باید دقیقاً روی گام پانل قبلی قرار گیرد که همان اورلب (Overlapping) است؛ عرض مفید پانل سقفی همان ۱ متر است.
۲. ضخامت و مقاومت خمشی
در انتخاب ابعاد و ضخامت ساندویچ پانل سقفی، بار برف و باران پارامتر تعیینکننده است. پانلی با ضخامت ۴ سانتیمتر ممکن است در یک منطقه گرمسیری عالی عمل کند، اما ممکن است همان پانل در منطقهای مثل اردبیل، تحت بار برف سنگین دچار تغییر شکل دائمی شود.
ابعاد و ضخامت ساندویچ پانل بر اساس نوع فوم
ضخامت به تنهایی معنا ندارد؛ جادوی اصلی در هسته عایق نهفته است. ابعاد و اندازه ساندویچ پانل باید با نوع فوم هماهنگ باشد:
- پلیاورتان (PUR/PIR): به دلیل ضریب انتقال حرارت بسیار پایین، حتی در ضخامتهای کم (مثلاً ۴ سانتیمتر) بازدهی فوقالعادهای دارد. برای سردخانهها، ضخامت این پانلها تا ۲۰ سانتیمتر هم میرسد.
- پشم سنگ (Rockwool): اگر هدف ضدحریق بودن سازه است، ضخامت پانل باید حداقل ۵ تا ۱۰ سانتیمتر باشد. از آنجایی که این پانلها وزن بسیار بیشتری نسبت به پانلهای پلیاورتان دارند؛ طول این پانلها را معمولاً کوتاهتر در نظر میگیرند.
- پلیاستایرن (EPS): این فوم ارزانترین گزینه است که برای رسیدن به بازدهی عایقی مشابه پلیاورتان، باید ضخامت آن را حدود ۱.۵ برابر بیشتر در نظر بگیرید.
ابعاد بهینه برای کاربریهای مختلف
برای اینکه تصمیمگیری تجاری برای شما آسانتر شود، این جدول را بر اساس دادههای اجرایی پروژههای بزرگ تدوین کردهایم:
| کاربری سازه | ضخامت استاندارد (cm) | عرض مفید (m) | طول پیشنهادی (m) |
| سولههای تولیدی معمولی | ۴ – ۵ | ۱ | ۶ – ۹ |
| انبار مواد غذایی (گرم) | ۶ – ۸ | ۱ | بر اساس نقشه |
| سردخانه بالای صفر | ۱۰ – ۱۲ | ۱ | ۲ – ۱۲ |
| سردخانه زیر صفر (انجماد) | ۱۵ – ۲۰ | ۱ | ۲ – ۱۰ |
| اتاقهای تمیز (Cleanroom) | ۵ – ۷ | ۱ | ۳ – ۶ |
| کانکس و سازههای پیشساخته | ۳ – ۴ | ۱ | ۲.۵ – ۳ |
بیشتر بخوانید: راهنمای انتخاب بهترین ضخامت ساندویچ پانل برای پروژهها
مشکلات واقعی در صورت انتخاب اشتباه ابعاد ساندویچ پانل
| اشتباه | پیامد اصلی | درس کلیدی و راهکار |

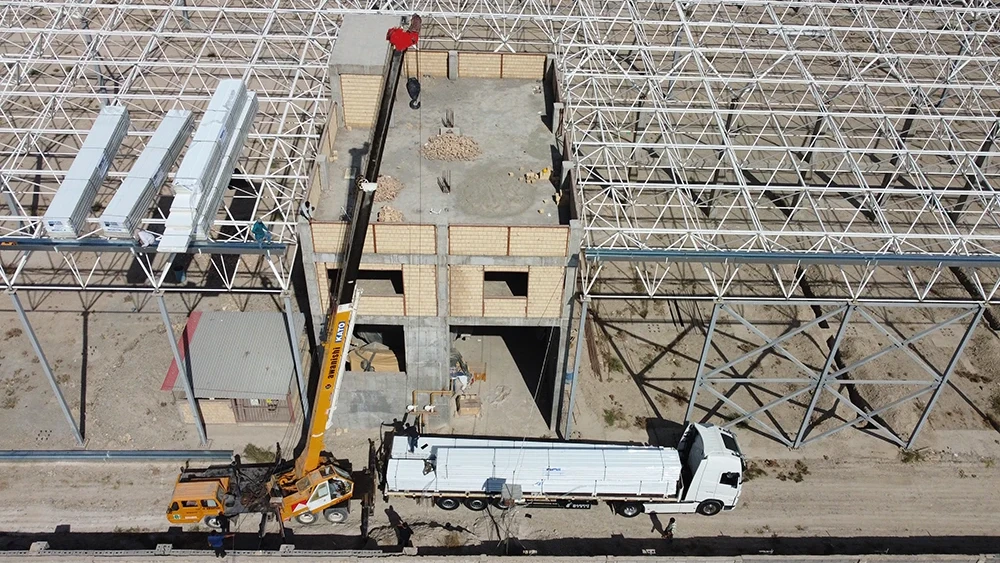

| سفارش پانل با طول بیش از ۱۲ متر (مثلاً ۱۳ متر) | افزایش نجومی هزینه حملونقل به دلیل نیاز به تریلر کمرشکن و مجوز ترافیکی. | طول پانلها را برای جابجایی با تریلرهای استاندارد، حداکثر ۱۲ متر در نظر بگیرید. |
| استفاده از ضخامت کم یا دو لایه غیریکپارچه به جای پانل ضخیم | ایجاد پل حرارتی، یخزدگی درزها و در نهایت سوختن موتور کمپرسور. | ضخامت هسته عایق را صرفاً بر اساس محاسبات ترمودینامیکی انتخاب کنید، نه قیمت. |
| نادیده گرفتن همپوشانی (Overlap) در محاسبه طول | کوتاه آمدن پانل هنگام نصب، ایجاد درزهای اضافی و نشتی آب در اولین بارندگی. | همیشه در هنگام سفارش، میزان همپوشانی و شیب سقف را به طول نهایی پانل اضافه کنید. |
| انتخاب ضخامت کم برای فواصل زیاد بین تکیهگاهها | شکم دادن پانلها زیر بار برف و باد و تغییر شکل دائمی (دفرمه شدن) سقف. | ضخامت پانل و ورق را متناسب با فاصله پرلینها (تکیهگاهها) و بار زنده منطقه انتخاب کنید. |
فاکتورهای حیاتی در انتخاب طول ساندویچ پانل
هنگام تعیین طول در ابعاد ساندویچ پانل، این سه مورد را در چکلیست خود قرار دهید:
- انبساط حرارتی: پانلهای تیره رنگ (مثل طوسی تیره یا آبی) در تابستان حرارت بیشتری جذب میکنند. اگر طول پانل بیش از ۱۰ متر باشد، تغییر طول ناشی از دما میتواند باعث بریده شدن پیچهای سرمته و نشت آب شود.
- سهولت در نصب: نصب پانلهای ۸ متری به مراتب سریعتر و ایمنتر از پانلهای ۱۲ متری است، به خصوص در روزهایی که باد شدید میوزد.
- محدودیتهای تولید: اکثر دستگاههای کانتینیوس (مداوم) محدودیت طولی ندارند، اما دستگاههای دیسکانتینیوس (قطعهای) معمولاً تا طول ۶ یا ۸ متر را پشتیبانی میکنند.
نکات تکمیلی قبل از سفارش
-
مشاوره قبل از سفارش: قبل از نهایی کردن ابعاد، حتماً نقشه اجرایی را با کارشناسان فروش فابیس چک کنید.
-
محدودیتهای جادهای: در نظر داشته باشید که جادههای منتهی به محل پروژه (مانند جادههای کوهستانی یا باریک) ممکن است محدودیت بیشتری نسبت به تریلرهای ۱۲ متری داشته باشند.
-
تلرانس خطای نصب: همیشه ۱ تا ۲ درصد متریال اضافه برای برشهای احتمالی در کنجها و زوایا در نظر بگیرید.
چطور ابعاد ساندویچ پانل را نهایی کنیم؟
قبل از ثبت سفارش، این پرسشها را از خود یا مهندس پروژه بپرسید:
- آیا سازه در معرض رطوبت دائمی است؟ در این صورت ضخامت ورق گالوانیزه و اورلپ پانل سقفی باید بیشتر باشد.
- فاصله بین ستونها (تیرهای فرعی) چقدر است؟ این فاصله تعیینکننده ضخامت پانل برای جلوگیری از شکمدادگی است.
- آیا محدودیت فضایی برای تخلیه بار وجود دارد؟ پانلهای بلند به شعاع چرخش زیادی برای تریلر نیاز دارند.
جمعبندی و اقدام نهایی
انتخاب ابعاد ساندویچ پانل نه تنها یک تصمیم فنی، بلکه یک استراتژی مالی نیز است. با انتخاب عرض مفید ۱ متر و مدیریت طول پانلها زیر ۱۲ متر، شما هزینههای نصب و حمل را به حداقل میرسانید. همچنین توجه به ابعاد و ضخامت ساندویچ پانل متناسب با اقلیم، تضمینکننده بازگشت سرمایه شما در بخش انرژی خواهد بود.
برای دریافت مشاوره فنی تخصصی، محاسبه فنی و انتخاب ابعاد مناسبذساندویچ پانل و استعلام قیمت روز انواع ساندویچ پانل، از طریق تلفن 02175119 با کارشناسان فروش فابیس پانل تماس بگیرید یا از طریق فرم درخواست مشاوره و خرید با ما در ارتباط باشید.
