ساندویچ پانل به یکی از پرکاربردترین مصالح ساختمانی در پروژههای مختلف تبدیل شدهاند. اما برای نصب صحیح و بهرهبرداری بهینه از این پانلها، استفاده از تجهیزات نصب مناسب ضروری است. استفاده از تجهیزات مناسب در نصب ساندویچ پانل نه تنها عمر مفید این مصالح را افزایش میدهد، بلکه کارایی آنها را نیز بهبود میبخشد. انتخاب صحیح این اجزا با توجه به نوع پروژه و شرایط محیطی، یک گام اساسی برای دستیابی به یک سازه مقاوم و باکیفیت ساندویچ پانل است.

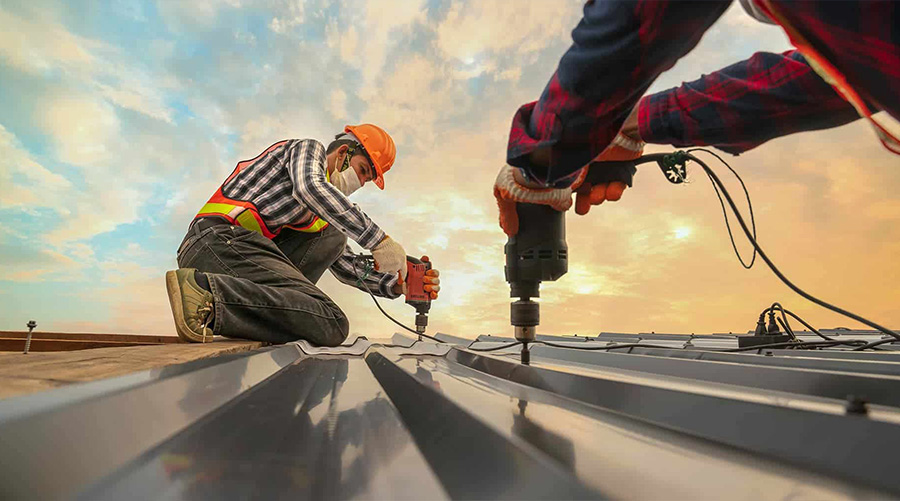

پیچهای مخصوص نصب ساندویچ پانل
یکی از مهمترین تجهیزات نصب ساندویچ پانل، پیچهای خودکار یا پیچهای مخصوص نصب هستند. این پیچها معمولاً از جنس فولاد ضدزنگ یا گالوانیزه ساخته میشوند تا در برابر خوردگی و زنگزدگی مقاوم باشند. طول و نوع پیچ بسته به ضخامت ساندویچ پانل و نوع سازه متفاوت است.
پیچهایی که در نصب پانلها استفاده میشوند شامل موارد زیر هستند:
- پیچ سرمته: پیچ سرمته واشر دار گالوانیزه دارای نوک تیز و طراحی خاصی هستند که بدون نیاز به سوراخکاری اولیه، به راحتی در مواد مختلف نفوذ میکنند و به طور معمول در نصب پانلهای فلزی یا چوبی کاربرد دارند.
- پیچ آلن یا سرعدسی: این پیچها دارای سری گرد و صاف هستند که پس از نصب، سطح کار را یکنواخت نگه میدارند و بیشتر برای ظاهری زیباتر و جلوگیری از آسیب به سطح پانل استفاده میشوند.
واشرهای آببندی
واشرهای آببندی یکی دیگر از تجهیزات نصب ساندویچ پانل هستند که برای جلوگیری از نفوذ آب و رطوبت به داخل سازه استفاده میشوند. این واشرها معمولاً از جنس لاستیک یا مواد پلیمری مقاوم تولید میشوند و نقش مهمی در افزایش دوام و کارایی ساندویچ پانل دارند.
فلاشینگها
ورق فلاشینگ(flashing) یکی از اجزای مهم و کاربردی در نصب ساندویچ پانل های سقفی و دیواری به شمار میرود که نقش اساسی در افزایش دوام و کیفیت سازه دارد. ورقهای فلاشینگ با ضخامت 0.4 تا 0.7 میلیمتر و از جنس آلوزینک، گالوانیزه یا آلومینیوم تولید میشوند و بهطور خاص برای آببندی و درزبندی مقاطع ساندویچ پانل طراحی شدهاند.
انواع مختلف فلاشینگ بر اساس کاربرد و محل نصب
- فلاشینگ آبچکان (U): جلوگیری از نفوذ آب روی لبههای درب و پنجرهها
- فلاشینگ نبشی (L): یا فلاشینگ کنج برای پوشاندن گوشهها و درزهای ایجاد شده در سازه.
- فلاشینگ نما: به صورت پلکانی یا کروگیت شده طراحی شده و دامنه سقف سولهها را میپوشاند
- فلاشینگ سه پله (Z): پوشش حاشیه جلویی ساندویچ پانلهای سقفی و بخشهای آبرو
- فلاشینگ کنار و زیر پنجره: پوشاندن لبههای آزاد یا برش خورده دور بازشوها، دربها و پنجرهها
- فلاشینگ درزگیر: پوشاندن درزهای ایجاد شده، بهبود ظاهر سازه، و جلوگیری از نفوذ آب
- فلاشینگ درز ژوئن: درزبندی و آببندی ساندویچ پانلهای سقفی، در محلهای درز
- فلاشینگ تاج: پوشاندن خط الراس سقفهای دو یا چند شیب و محل اتصال ساندویچ پانلهای سقفی
- فلاشینگ زیرتاج: پوشاندن خط القعر یا زیر پنلهای سقفی در سقفهای چند شیب
استفاده صحیح از انواع ورقهای فلاشینگ، علاوه بر افزایش دوام و عملکرد سازه، نقش مهمی در بهبود ظاهر کلی ساختمان ایفا میکند.
رانر
رانرها یکی دیگر از تجهیزات نصب ساندویچ پانل هستند که به عنوان یک پروفیل فلزی عمل میکنند که وظیفه اصلی آنها ایجاد استحکام، پشتیبانی و نگهداری ساندویچ پانلها در محل نصب است. رانرها معمولاً از جنس فولاد گالوانیزه یا آلومینیوم ساخته میشوند تا مقاومت کافی در برابر خوردگی و زنگزدگی داشته باشند. استفاده از رانرها در نصب ساندویچ پانلها باعث افزایش دوام سازه و بهبود عملکرد حرارتی و عایقبندی سیستم میشود. این پروفیلها که به شکل U طراحی شدهاند، بهطور خاص برای قاببندی ساندویچ پانلها تولید میشوند.
کاربردهای متنوع رانر شامل استفاده در پارتیشنهای داخلی، دیوارهای بیرونی، کلین رومها، سردخانهها و ساختمانهای پیشساخته است. استفاده صحیح از رانرها تضمینکننده استحکام و پایداری سیستمهای دیوار خشک و سقفهای کاذب است و به کیفیت نهایی سازه کمک شایانی میکند.
انواع رانرها
- رانرهای فولادی گالوانیزه: این نوع رانرها به دلیل مقاومت بالا در برابر زنگزدگی و خوردگی، برای استفاده در محیطهای مرطوب و شرایط آبوهوایی سخت مناسب هستند.
- رانرهای آلومینیومی: وزن سبک و مقاومت مناسب این رانرها، آنها را برای استفاده در سازههایی که نیاز به کاهش وزن دارند، ایدهآل میکند.
- رانرهای PVC: این نوع رانرها معمولاً در پروژههایی که نیاز به عایقبندی حرارتی و صوتی دارند، استفاده میشوند.
- رانرهای U شکل و C شکل: بسته به نوع طراحی سازه، این رانرها برای نصب آسان و تثبیت بهتر ساندویچ پانلها به کار میروند.
انتخاب نوع مناسب رانر بستگی به نوع پروژه، شرایط محیطی و نیازهای خاص شما دارد.
استاد
استادها یکی از اجزای مهم در اجرای پانلهای دیواری محسوب میشوند. رانرها نوعی ورق فلزی با جنس گالوانیزه هستند که بسته به نیاز پروژه و ابعاد مورد نظر، با اندازههای مختلف بال و جان طراحی شده و از طریق اتصالات پیچی یا جوشی نصب میشوند. کاربرد اصلی استادها در زیرسازی عمودی است و در ترکیب با رانرها، قاب مناسبی برای نصب ساندویچ پانلها فراهم میکنند. استفاده از این محصولات به دلیل مقاومت بالا و سهولت در نصب، در پروژههای ساختمانی بسیار رایج است.
فیتر
فیتر، کلمپ یا واشر زینی یکی از کاربردیترین تجهیزات نصب ساندویچ پانل سقفی است. استفاده از این ابزار موجب چفت شدن کامل لبههای پانلها میشود و از نفوذ آب به داخل سازه جلوگیری میکند. فیترها از جنسهای مختلفی مانند گالوانیزه، آلوزینک و آلومینیوم تولید میشوند. هر یک از این مواد ویژگیهای خاصی دارند که میتوانند بر اساس شرایط محیطی و نیاز پروژه انتخاب شوند.
در صورت عدم استفاده از فیتر، لبههای پانلها به طور کامل قفل نشده و احتمال ورود آب به داخل سازه افزایش مییابد. همچنین، وزش باد میتواند باعث برخورد لبههای پانلها به یکدیگر شود که این موضوع علاوه بر ایجاد سر و صدا، ممکن است صدای باد را نیز به داخل سازه منتقل کند. بنابراین، توصیه میشود برای اطمینان از عملکرد مناسب سقف و جلوگیری از مشکلات احتمالی، حتماً از فیتر استفاده شود.
آبرو یا گاتر
آبرو یا گاتر یکی دیگر از مهمترین تجهیزات نصب ساندویچ پانل در سازههای ساندویچ پانلی به شمار میرود که به منظور هدایت آب حاصل از بارش باران و برف به کار میرود. این قطعه که معمولاً در انتهای ساندویچ پانلهای سقفی نصب میشود؛ نقش مهمی در افزایش کارایی و زیبایی سازه ایفا میکند. استفاده از آبرو به ویژه در مناطق مرطوب، مانند شمال کشور، توصیه میشود.
استفاده از آبرو نه تنها کارایی سازه را افزایش میدهد و نقش بسیار مؤثری در حفظ دوام و کیفیت ساختمان ایفا میکند؛ بلکه ظاهری زیبا و منظم به آن میبخشد. این نوع ورق بهویژه در مناطقی که بارش باران زیاد است،
انواع آبرو و ویژگیهای آنها
آبروها در انواع مختلفی تولید میشوند که هر یک برای کاربردهای خاصی طراحی شدهاند:
- آبرو لندنی (دایرهای شکل): مقطع این نوع آبروها به صورت بخشی از یک دایره یا بیضی است و نحوه اتصال آنها به صورت چسبی یا فیتیلهای است.
- آبرو چهارگوش (جعبهای): این نوع آبرو مناسب برای مصارف صنعتی و سقفهای بزرگ است. ضخامت این ورقها معمولاً از 1.5 میلیمتر به بالا بوده و امکان جوشکاری قوسی برای اتصالات آن وجود دارد.
- آبروی فیتیلهای: این نوع آبرو زیرمجموعهای از آبروهای لندنی است که اتصال آنها با دستگاههای مخصوص به صورت تابانده و پرس شده انجام میشود که به این روش “فیتیله” گفته میشود.
نصب صحیح ورق آبرو نیازمند دانش فنی و مهارت کافی است و باید توسط تیمی متخصص و باتجربه انجام شود تا از عملکرد مناسب آن اطمینان حاصل شود. توجه به جزئیات در مراحل نصب، از جمله جایگذاری دقیق و پیچ کردن صحیح، از اهمیت بالایی برخوردار است.
پرلین و پروفیلهای اتصال ساندویچ پانل
پرلین و پروفیل اتصال ساندویچ پانل نیز از تجهیزات نصب ساندویچ پانل مهم محسوب میشوند که برای نصب صحیح ساندویچ پانل ها، ابتدا باید به کمک پروفیل مناسب زیرسازی مناسب انجام شود. پروفیلهای اتصال با توجه به نوع بار وارده و نیاز پروژه برای ایجاد استحکام و پایداری بیشتر در محل اتصال ساندویچ پانلها به کار میروند. این پروفیلها معمولاً از جنس فولاد گالوانیزه و با ابعاد 80×80 یا 90×90 و در فاصله ۱.۳۰ سانتی متری از هم نصب میشوند. انتخاب صحیح پروفیل زیرسازی تأثیر مستقیمی بر استحکام و عملکرد سازه خواهد داشت.
پروفیلها به صورت افقی یا عمودی روی سازه اصلی نصب شده و سپس ساندویچ پانلها با استفاده از پیچهای مخصوص به آنها متصل میشوند. انتخاب جنس و اندازه مناسب پروفیل اتصال بر اساس نوع سازه، شرایط محیطی و بارهای وارد بر سازه انجام میشود.
انواع پروفیل اتصال
- پروفیل F شکل: این نوع پروفیل دارای دو بخش پایه (بیس) و روکش (کاور) است. ابتدا بخش پایه نصب شده و سپس روکش روی آن قرار میگیرد. این پروفیلها بیشتر در ساخت در و پنجره کاربرد دارند.
- پروفیل H شکل: این پروفیل نیز شامل دو بخش پایه و روکش است و برای اتصال ساندویچ پانلهای عمودی به افقی یا اتصال طولی پنلها استفاده میشود.
- پروفیل V شکل: این نوع پروفیل برای اتصال کنجها و لبههای دیوارها یا سقف بهکار میرود. زاویه بین لبههای این پروفیل به صورت قائم است.
- پروفیل Z شکل: پروفیل Z سه پله یا پرلین یکی از انواع پروفیلهای مقطع باز است که از آن برای تقویت سازهها و ایجاد استحکام بیشتر استفاده میشود.به روش نورد گرم تولید میشود. شکل ظاهری این پروفیل شبیه به حرف Z انگلیسی است.
نوارهای درزگیر
نوارهای درزگیر برای پر کردن فضاهای خالی بین پانلها و جلوگیری از ورود گردوغبار، باد یا رطوبت استفاده میشوند. این نوارها معمولاً از مواد انعطافپذیر و مقاوم ساخته میشوند و برای نصب صحیح ساندویچ پانل بسیار تاثیرگذارند.
چسب عایق ساندویچ پانل
چسب عایق ساندویچ پانل، که به چسب ماستیک نیز شناخته میشود، یکی دیگر از اجزای مهم در فرآیند نصب و عایقبندی ساندویچ پانلها است. این چسب علاوه بر آببندی، درزهای ساندویچ پانل سقفی و دیواری را نیز پر میکند. بهویژه در ساندویچ پانلهای سقفی، استفاده از این چسب مانع نفوذ آب شده و عملکرد کلی سازه را بهبود میبخشد. همچنین، این محصول در برابر تغییرات دمایی مانند یخزدگی یا حرارت زیاد بسیار مقاوم است و از تلف شدن انرژی جلوگیری میکند.
از جمله ویژگیهای بارز این چسب میتوان به موارد زیر اشاره کرد:
- چسبندگی بالا: این چسب به اکثر مصالح ساختمانی نظیر فلزات، سنگها و بتن بهخوبی میچسبد و درزهای موجود را کاملاً آببندی میکند.
- عایق حرارتی و صوتی: استفاده از این چسب باعث کاهش تبادل حرارت و صدا بین دو طرف ساندویچ پانل میشود.
- مقاومت در برابر شرایط محیطی: این چسب در برابر نور خورشید، گرمای شدید و سرمای زیاد مقاومت بالایی دارد و انعطافپذیری خود را حفظ میکند.
- عدم آسیب به مصالح ساختمانی: فرمولاسیون خاص این محصول باعث میشود که در هنگام استفاده هیچ آسیبی به مصالح ساختمانی وارد نشود.
قیمت و خرید تجهیزات نصب ساندویچ پانل
استفاده از تجهیزات نصب ساندویچ پانل مناسب در اجرای صحیح ساندویچ پانل ها از اهمیت بالایی برخوردار است. نصب صحیح ساندویچ پانل باید با رعایت استانداردها و ایمنی توسط تیمهای متخصص انجام شود. فرآیند نصب ساندویچ پانل شامل ارائه مشاوره در مراحل زیرسازی جهت کاهش مصرف وزن آهن آلات و کنترل هزینه تامین ملزومات نصب، مراحل زیرسازی و نصب سازه فلزی و رفع مشکلات احتمالی است که نیازمند دقت و تخصص ویژهای است
فابیس پانل با بهرهمندی از کادر فنی مجرب و استفاده از استانداردهای روز دنیا (مطابق با ISO 9001 و ASTM) آماده ارائه خدمات نصب و پشتیبانی ساندویچ پانل در سراسر ایران است.
